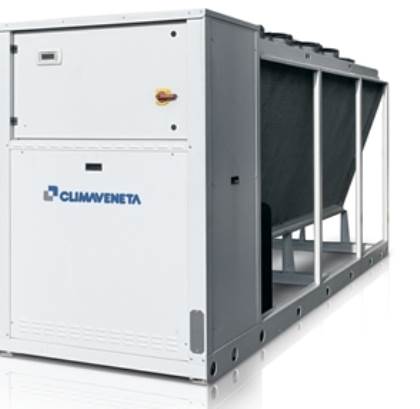

NX 0152P - 0812P 39,2-227 kW

Чиллер с воздушным охлаждением конденсатора для наружного монтажа 39,2-227 кВт

Чиллер наружного монтажа для производства охлажденной
воды с герметичными роторными спиральными компрессо-
рами, экологически-безопасным хладагентом R410A, осевы-
ми вентиляторами, пластинчатым теплообменником, микро-
канальными цельноалюминиевыми конденсатором и термо-
статическим или электронно-регулирующим вентилем,
(согласно модели).

Модельный ряд состоит из агрегатов,
оснащенных двумя компрессорами в одном холодильном
контуре.

Версии

K стандартная, компактная модель
LN-K эффективная, компактная и малошумная модель
SL-K эффективная, компактная и супермалошумная модель
CA модель с классом эффективности А
LN-CA низкошумная модель, класс эффективности А
SL-CA супермалошумная модель, класс эффективности А

Конфигурации

— только охлаждение
D частичная рекуперация тепла

КЛАСС ЭНЕРГОЭФФЕКТИВНОСТИ А
Весь модельный ряд доступен также с классом энергоэффективности А. Версии CA обеспечивают премиум-уровень энергоэффективности благодаря увеличенным теплообменникам и плавному управлению вентиляторами.

ЦЕЛЬНОАЛЮМИНИЕВЫЙ ТЕПЛООБМЕННИК
Водоохлаждающая машина оснащена алюминиевыми микроканальными конденсаторами, которые обеспечивают высокую энергоэффективность и снижение веса агрегата. Это решение также позволяет уменьшить количество хладагента в системе, по сравнению с традиционными медными теплообменниками с алюминиевым оребением. Также возможно изготовление коррозионностойкого агрегата для эксплуатации в агрессивных условиях.          .

СТАНДАРТ ИСПОЛЬЗОВАНИЯ ЭЛЕКТРОННОГО РАСШИРИТЕЛЬНОГО ВЕНТИЛЯ

Использование электронного расширительного вентиля обеспечивает значительные преимущества при работе с частичной нагрузкой и в условиях переменчивой температуры наружного воздуха. Решение установить электронный расширительный вентиль стало результатом тщательной проработки гидравлического контура на этапе проектирования агрегата в целях оптимизации работы в самых различных условиях. Электронный расширительный вентиль стандартно устанавливается в высокоэффективные версии CA, и доступен в качестве опции для компактных версий K.

РАСШИРЕННЫЙ ДИАПАЗОН РАБОТЫ

Широкий диапазон работы: полная нагрузка до 46 ° С и в частичная даже свыше 50 ° С температуры наружного воздуха. Агрегат может подавать охлажденную воду при отрицательных температурах (до -10°C у выходящей воды). Соответствующие аксессуары позволяют агрегату работать при температуре внешней среды до -20°C.

ВСТРОЕННЫЙ ГИДРОМОДУЛЬ

Дополнительный встроенный гидромодуль содержит основные компоненты гидравлической системы; возможна установка одонго или двух насосов, с высоким или низким напором.

Аксессуары

  • Микроканальные теплообменники с антикоррозийной защитой
  • Обычные теплообменники с медными трубами и алюминиевыми пластинами, также доступные в версии с уже покрашенными пластинами или с защитным покрытием «Fin Guard Silver».
  • Теплообменники типа Медь-Медь
  • Коррекция коэффициента мощности компрессора
  • Плавный пуск
  • Всасывающие и нагнетательные клапаны компрессора
  • Манометры высокого и низкого давления
  • DVVF и DVV2F устройства для работы при низких температурах воздуха
  • Гидромодуль с опциональным резервуаром-накопителем
  • Защитная решетка

Управление

Контроллер в двух различных версиях в зависимости от типа устройства:

W3000: электронный контроллер в комплекте с клавиатурой, оснащен понятным интерфейсом и ЖК-дисплеем, позволяющим получать данные и управлять устройством с помощью многоуровневого меню с возможностью выбора до трех языков (итальянский и английский установлены по умолчанию, может быть выбран еще один язык: французский, испанский, немецкий, русский и шведский).

W3000TE: электронный контроллер в комплекте с клавиатурой, оснащен понятным интерфейсом и ЖК-дисплеем, позволяющим получать данные и управлять устройством с помощью многоуровневого меню с возможностью выбора языка (19 языков на выбор). Диагностика включает в себя комплексное управление сигнализацией, с функцией «черного ящика» и архивом сообщений о неисправности для подробного анализа работы агрегата. Программируемый таймер управляет недельным распорядком, разбитым на временные диапазоны, что позволяет оптимизировать работу агрегата, минимизируя энергопотребление в периоды простоя. Можно описать рабочие установки агрегата для 10 разных временных диапазонов. Контроллеры серии предоставляют продвинутые функции и алгоритмы.

Регулирование основано на эксклюзивном алгоритме QuickMind с саморегулирующейся логикой управления, который целесообразно использовать в системах с пониженным содержанием воды. В качестве альтернативы также доступно пропорциональное или пропорционально-интегральное регулирование. Для систем, состоящих из нескольких агрегатов, возможно управление с помощью дополнительных устройств. Также возможен учет потребленной электроэнергии. Диспетчеризация возможна при помощи внешнего устройства посредством протоколов Modbus, BACnet, BACnet over IP, Echelon LonWorks.

Совместимость с удаленной клавиатурой (управление до 8 агрегатов).

Алгоритм оттайки (только в реверсивном исполнении) — самообучающийся, с опросом различных рабочих параметров. Это позволяет снизить количество и продолжительность циклов оттайки, а также снизить потребляемую мощность.
