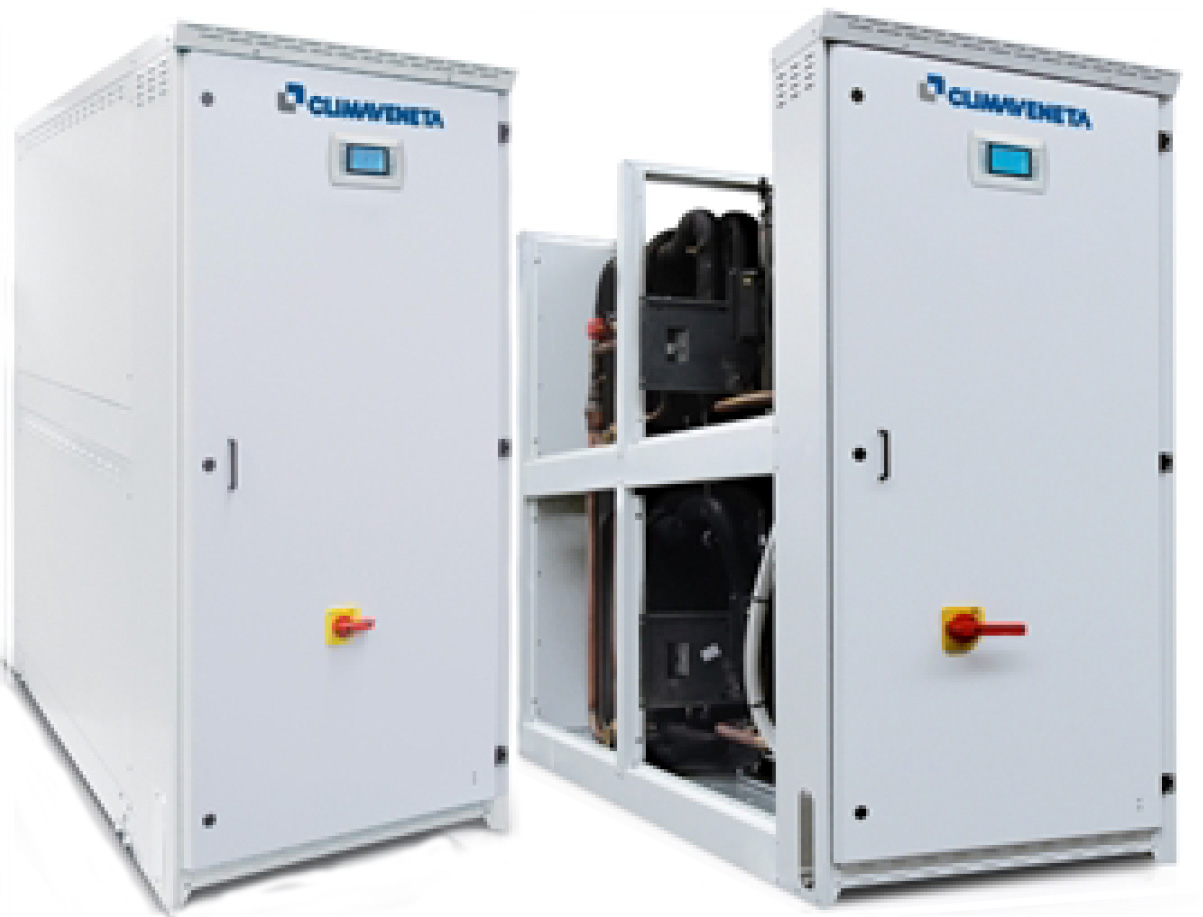

Чиллер NX-W 0122-1204Чиллер с водяным охлаждением конденсатора серии NX-W 0122-1204, 38,1-398 кВт

Холодильная машина типа «вода-вода» для подготовки охлажденной воды, предназначенный для установки внутри помещения. Оснащен герметичными спиральными компрессорами, паяным пластинчатым теплообменником и электронным расширительным вентилем.

Основание и каркас выполнены из горячеоцинкованной листовой стали подходящей толщины. Все детали покрыты полиэфирной порошковой краской  для защиты от неблагоприятных погодных условий.

Линейка включает модели с одним холодильным контуром и двумя компрессорами и с двумя холодильными контурами и четырьмя компрессорами.

Характеристики

ВЕРСИИ
—           Стандартная

КОНФИГУРАЦИИ

—          Базовый функционал

ВЫСОКАЯ ПРОИЗВОДИТЕЛЬНОСТЬ

Благодаря применению передовых технологических решений агрегат отличается очень высокой производительностью при полной и частичной нагрузке и, соответственно, конкурентоспособностью. Это позволяет снизить эксплуатационные расходы и ускорить окупаемость вложенных средств.

СООТВЕТСТВИЕ ErP

Наивысший уровень производительности при частичной нагрузке соответствует и превышает минимальную сезонную энергоэффективность для нагрева, SCOP (только для реверсивных агрегатов), и охлаждения, SEER, в соответствии с экологическими требованиями к конструкции всех продуктов, использующих энергию. Агрегат уже соответствует требованиям к минимальной сезонной энергоэффективности, которые вступят в силу в 2021 г.

ПЕРЕМЕННЫЙ РАСХОД В ПЕРВИЧНОМ КОНТУРЕ (ОПЦИОНАЛЬНО)

Управление скоростью насоса, основанное на необходимой нагрузке и переменном расходе, способствует энергосбережению и гарантирует функционирование агрегатов даже в критических условиях работы. Функция VPF доступна для типоразмеров 0604-1204.

МАКСИМАЛЬНО ТИХАЯ РАБОТА

Благодаря тщательному подбору компонентов в процессе проектирования и специальным акустическим устройствам удалось максимально снизить уровень шума при работе, при этом сохранив высокую производительность.

ВСТРОЕННЫЙ ГИДРОМОДУЛЬ

Встроенный гидромодуль уже содержит основные компоненты водяного контура; доступны опции с одним или двумя прямоточными насосами, низкой или высокой скоростью вращения головки, постоянной или переменной скоростью, на сторонах испарителя и конденсатора (до 4
насосов).

РЕГУЛИРОВАНИЕ ДАВЛЕНИЯ КОНДЕНСАЦИИ

Электронная система управления позволяет выбрать наиболее подходящий для конкретного применения способ управления давлением конденсации: с помощью регулятора давления, с помощью двух- или трехходового клапана с плавной характеристикой либо с помощью сигнала 0-10V для насосов с регулируемым приводом.

НЕПРЕВЗОЙДЕННАЯ УНИВЕРСАЛЬНОСТЬ

При разработке линейки NX-W специалисты Climaveneta предусмотрели совместимость с широким спектром дополнительных устройств и аксессуаров для работы с природными источниками воды (артезианские скважины, водоносные слои), сухими охладителями и градирнями, что позволяет удовлетворить все требования к монтажу и обслуживанию.

ВСЕ АГРЕГАТЫ ОСНАЩЕНЫ ЭЛЕКТРОННЫМ РАСШИРИТЕЛЬНЫМ ВЕНТИЛЕМ

Использование электронного расширительного вентиля имеет целый ряд преимуществ, особенно при неравномерной нагрузке и в различных условиях эксплуатации. Он помогает оптимизировать производительность в зависимости от условий эксплуатации и тем самым экономить энергию. Электронный терморегулирующий клапан сокращает время выхода на рабочий режим и расширяет эксплуатационные ограничения.

Аксессуары

  • Сенсорный дисплей
  • Настройка для дистанционного подключения с картами Modbus/Echelon
  • Датчик температуры наружного воздуха
  • Звукопоглощающий кожух
  • Утолщенная звукоизолирующая обшивка
  • Различные конфигурации гидромодуля со стороны испарителя и конденсатора
  • Система VPF (переменный расход)
  • Устройства для регулирования давления конденсации: двух- или трехходовые регуляторы давления с плавной характеристикой и инвертор

    Управление

    Электронный контроллер W3000TE
    Новейший электронный контроллер W3000TE предоставляет продвинутые функции и алгоритмы управления.
    В стандартную комплектацию входит клавиатура W3000 Compact с удобным интерфейсом и ЖК-дисплеем для просмотра данных и управления устройством с помощью многоуровневого меню с возможностью выбора языка.

    Контроллер позволяет регулировать температуру воды в системах обогрева, охлаждения (только для реверсивных агрегатов) и горячего водоснабжения (только для реверсивных агрегатов). Температура регулируется автоматически в зависимости от различных условий работы системы. Возможно назначение различных уровней приоритета горячему водоснабжению в зависимости от потребностей.

    Регулирование осуществляется по особому алгоритму QuickMind с применением адаптивной логики управления, что является преимуществом для систем, работающих с небольшими объемами воды. В качестве альтернативы доступно регулирование по пропорциональному и пропорционально-интегральному законам.

    Диагностика включает непрерывный контроль поступающих аварийных сигналов, а также функцию «черный ящик» (через ПК) и журнал аварийных сообщений (через дисплей или ПК), что позволяет проводить более глубокий анализ работы агрегата. В системах, состоящих из нескольких агрегатов, используется дифференцированное управление устройствами, позволяющее выделить на горячее водоснабжение лишь часть номинальной мощности. Такой подход способствует более эффективному распределению энергии и в то же время гарантирует одновременную подачу воды в разные распределительные системы. Встроенный таймер позволяет создавать расписание работы для 4 типовых дней и 10 часовых диапазонов,  обеспечивая эффективное  программирование  производства  энергии и управление циклами профилактики распространения легионеллы.

    Доступны различные варианты диспетчеризации: при помощи дополнительных устройств либо интеграции со сторонними системами  посредством протоколов ModBus, BACnet, BACnet-over-IP, LonWorks.

    Для удаленного управления всеми функциями может использоваться специальная настенная клавиатура.

    Дополнительно (пакет VPF) возможна интеграция регулирования производительности и расхода воды за счет инвертора и устройств  управления гидравлическим контуром
