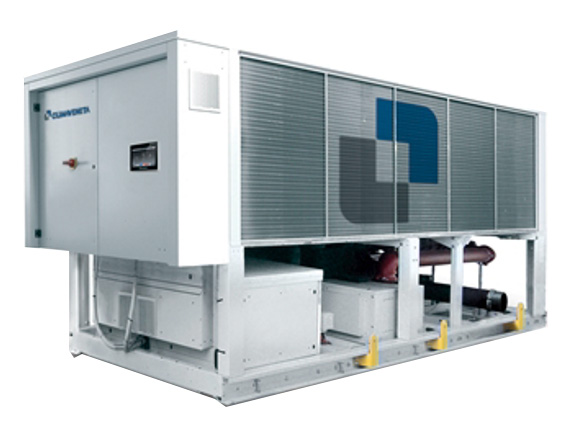

чиллер TECS-FCВысокоэффективные чиллеры воздушнго охлаждения с фрикулингом

TECS-FC 0211-1204  — 302-1693 kW

Версии

K          Ключевая эффективность, компактная версия
CA       Высокоэффективные энергоэффективные устройства

Конфигурации

— Основная функция
-NG Функция  свободного охлаждения без использования гликоля

Чиллер наружной установки  для производства охлажденной воды с бесцентровыми центробежными компрессорами на хладагенте R134a с осевыми  ЕС вентиляторами, конденсатором-теплообменником с медными трубами и алюминиевыми ребрами, кожухотрубным испарителем и электронным расширительным вентилем.

Основание, несущая конструкция и панели изготовлены из оцинкованной стали с эпоксидным порошковым покрытием. Оборудование протестировано на заводе и поставляется с хладагентом. При установке  подключается к электросети и водоснабжению.

Цифровое управление скоростью вращения ротора обеспечивает точную и эффективную терморегуляцию в любом рабочем состоянии. Экономайзер улучшает эффективность контура хладагента (отсутствует в моделях 0211 и 0452).
Эти чиллеры, оснащенны теплообменниками с естественным охлаждением, используются дял IT-охлажденияб вчасности серверных, ЦОД, для промышленного и гражданского применения, когда холодопроизводительность неизменны круглый год или температура наружного воздуха ниже, чем температура линии возврата жидкости. В режиме свободного охлаждения жидкость
охлаждается наружным воздухом, тем самым снижая нагрузку компрессоров до нуля.

Конфигурация NG соответствует приложениям, где запрещено или  необходимо использовать этиленгликоль.

Особенности

ЭКОНОМИЯ  ЭЛЕТРОЭНЕРГИИ
Энергосбережение  гарантируется функцией фрикулинга , которое использует температуру наружного воздуха ; управление свободным охлаждением осуществляется  дополнительным регулирующим клапаном.

ВЫСОКОЭФФЕКТИВНОСТЬ
Сезонная эффективность обеспечивается благодаря передовым технологическим решениям : центробежные компрессоры с магнитной левитацией, затопленному испарителю, вентиляторам ЕС и передовому алгоритму управления.

ШИРОКИЙ ДИАПАЗОН
Расширенный диапазон мощности.

НИЗКИЕ ПУСКОВЫЕ ТОКИ
Благодаря революционному центробежному компрессору уменьшены пусковые токи.

ЧРЕЗВЫЧАЙНАЯ ТИХАЯ ЭКСПЛУАТАЦИЯ
Чрезвычайно бесшумная работа  и  сокращенная вибрация

ВСТРОЕННЫЙ ГИДРОМОДУЛЬ
Оборудование состоит из 2 насосов с 4-полюсным двигателем, фиксированной или переменной скоростью, с высоким или низким напором  для удовлетворения различных промышленных или ИТ-применений  и требований к комфорту.

АКСЕССУАРЫ

  •  Регулирующий вентиль для контроля температуры воды в режиме свободного охлаждения
  •  Гидромодуль
  •  Комплект VPF (переменный расход): насосы с переменным расходом и регулированием на  месте
  •  Быстрый перезапуск
  •  Двойной блок питания с автоматическим переключением (АВР) или переключением с электроприводом
  •  Коррекция коэффициента мощности компрессора
  •  Настройка удаленного подключения к картам протокола ModBus / Echelon
  •  Сенсорный дисплей
  •  Пульт дистанционного управления (расстояние до 200 м и до 500 м)

УПРАВЛЕНИЕ
Электронный контроллер W3000 TE
Новый контроллер W3000TE предлагает расширенные функции и алгоритмы. Широкоформатная клавиатура,  ЖК-дисплей обеспечивают  легкий и безопасный доступ к настройке машины и возможность полного обзора состояния устройства.

Анализ и управление устройством осуществляется через многоуровневое меню с возможностью выбора языка пользователя. Светодиодные индикаторы сразу показывают рабочее состояние
цепи, а также вентиляторов и водяных насосов (если они имеются). Дополнением является  сенсорный, цветной дисплей   WVGA 7.0  с регулируемой светодиодной подсветкой и передним USB-портом. Технология сенсорного экрана позволяет осуществлять интуитивную навигацию между различными экранами, безопасный доступ к данным с трехуровневой защитой паролем, а также графическим отображением производительности некоторые контролируемых параметров.

Диагностика включает в себя полную систему управления тревогами, с «черным ящиком» (через ПК) и функциями журнала регистрации тревог (через дисплей или ПК) для  анализа производительности устройства.
Для систем, состоящих из нескольких блоков, настройка ресурсов выполняется с помощью дополнительных внешних  устройств. Также возможны измерения расхода и производительности.

Надзор может быть легко разработан с помощью внешних устройств или интеграции в сторонние системы с помощью наиболее распространенных протоколов  —  ModBus, Bacnet-over-IP, Echelon
LonWorks, протоколы MS / TP Bacnet.
Совместимость с удаленным пультом, с управлением до 8 устройств.
Наличие программируемого таймера позволяет создать рабочий профиль, содержащий до 4 типичных дней и 10 временных диапазонов.

Опционально (пакет VPF) возможно регулирование производительности и расхода воды благодаря насосам с инверторным управлением и к конкретных ресурсов для гидравлического контура.

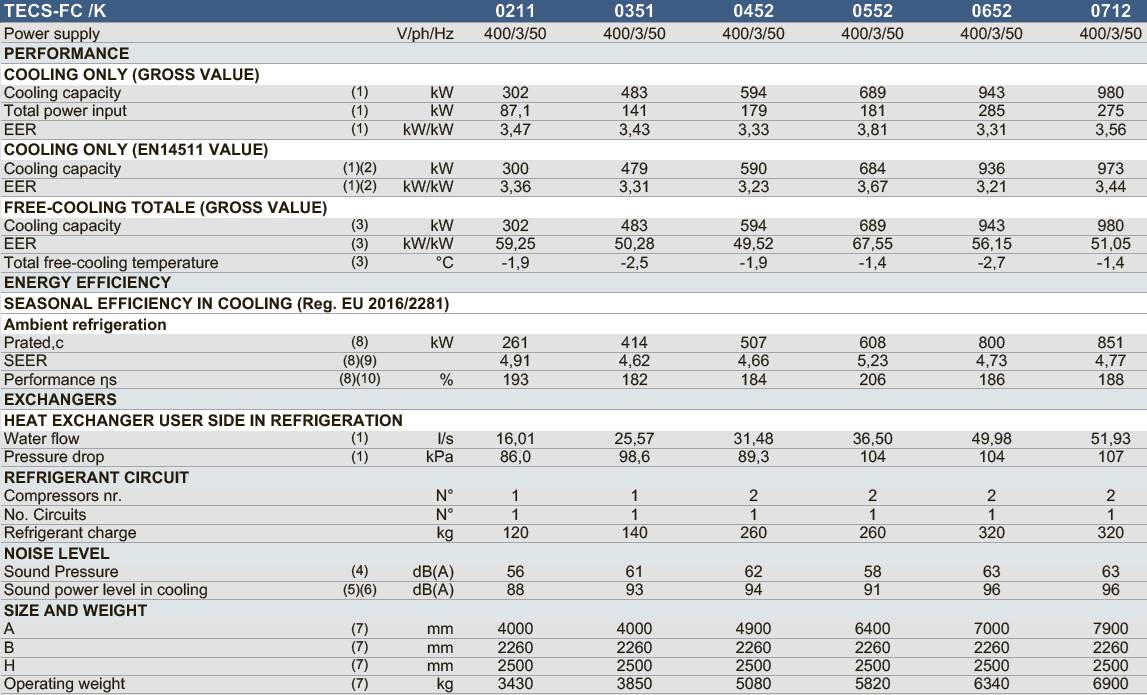

чиллер TECS характеристикичиллер TECS характеристики 2

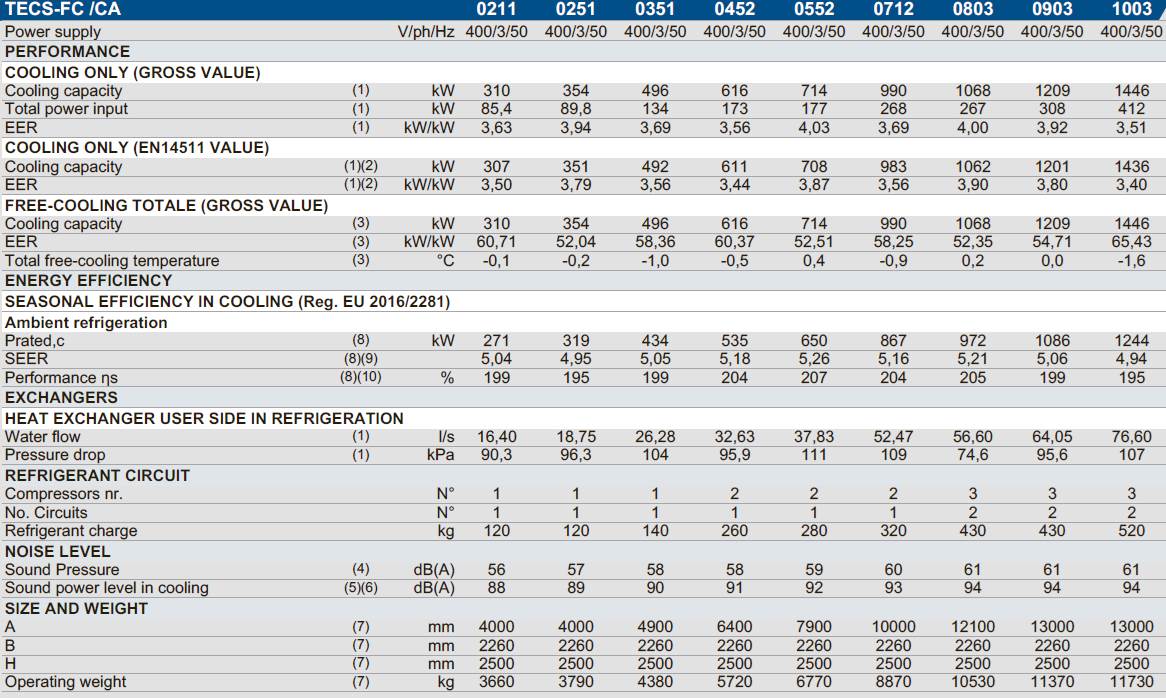

чиллер TECS характеристики 3
