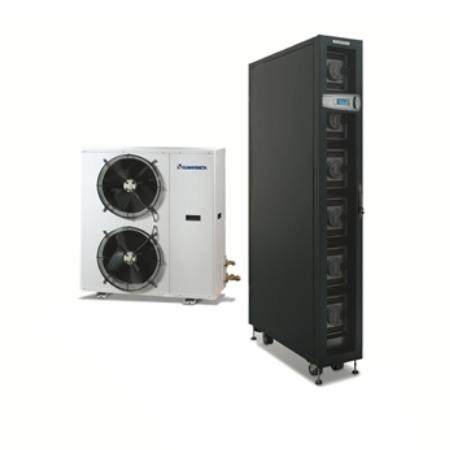

crc
Блок охладителя со стеллажами с непосредственным испарением
10,6 — 68,4 kW



Внутрирядный кондиционер CLIMAVENETA представляет эффективную систему управления участками перегрева в центрах обработки данных, обеспечивая низкое потребление энергии и возможность использования даже в присутствии очень высоких нагрузок стеллажей ВЫСОКОЙ ПЛОТНОСТИ до и выше 40 кВт/м2 на стеллаж. Применение систем вентиляторов типа EC с бесщёточным двигателем с электронной коммутацией нового поколения позволяет оптимальную производительность с точки зрения напора и низкого энергопотребления. В серийном оснащении имеется динамическое управление N+1 вентиляторов EC, способных оптимизировать расход топлива и избыток мощности системы охлаждения. В сочетании с компрессорно-конденсаторным агрегатом i-HCAT с воздушным охлаждением с винтовыми вентиляторами, оснащённым ГЕРМЕТИЧЕСКИМ ИНВЕРТОРНЫМ СПИРАЛЬНЫМ КОМПРЕССОРОМ для хладагента R410a, установленным на виброизоляционные резиновые прокладки, в комплекте с маслом, поставляемым с масляным сепаратором для обеспечения корректной смазки даже на низкой скорости, и, кроме этого, оснащённый тепловой защитой. Блок i-HCAT имеется в версиях BASIC и LT для низких внешних температур.

Версии

  • Внутренний блок внутрирядного исполнения
  • Охлаждающая стойка



Характеристики

Эффективность
Блок CRC сочетает эффективность применения вентиляторов последнего поколения EC с электронным переключением с непосредственным испарением с инверторным компрессором (установленным во внешнем компрессорно-конденсаторном агрегате i-HCAT), позволяющими достижения очень высоких величин EER. Благодаря использованию инверторных компрессоров бесщёточных электродвигателей постоянного тока, блок в состоянии снизить потребление энергии по сравнению с традиционным компрессором ВКЛ/ВЫКЛ, до 50% при частичных загрузках вместе с регулированием расхода при помощи вентиляторов EC.

Приспособляемость
Оба блока InRow и Enclosure подготовлены для прохождения охлаждающих соединений и электропитания, как сверху, так и снизу, с целью позволить быструю и лёгкую установку при любых условиях, в которых предусмотрено или не предусмотрено наличие фальш-пола.
IDM — встроенное динамическое управление температурой
Блоки оснащены новым алгоритмом управления, называемым IDM- INTEGRAL DINAMIC MANAGEMENT, который в состоянии предотвратить расслоение температуры внутри стеллажа при помощи 4-х датчиков (2 на аспирации и 2 на выходе), встроенных и независимых, которые на основании реальной слоистой нагрузки на отдельные ЛОПАСТИ, действуют на вентиляцию для её оптимизации только там, где это требуется, с целью максимизации энергетических преимуществ. Помимо этого, алгоритм IDM обеспечивает оптимальное управление температурой на выходе обработанного воздуха, интегрируя различные ресурсы в ДИНАМИЧЕСКОМ и ИНТЕЛЛИГЕНТНОМ режиме во избежание неприятных явлений конденсации, обеспечивая (SHR=1).
Модульность
Блоки CRC со своими характеристиками размерной стандартизации в зависимости от стеллажей идеальны для всех тех центров обработки данных, где МАСШТАБИРУЕМОСТЬ систем является стратегическим фактором.
Разделение
Идеальная интеграция с системами РАЗДЕЛЕНИЯ, минимизирующими смешивания воздуха между горячими и холодными участками, и подчёркивающими эффективность этих систем.



CRCX — DX Rack Cooler / IN-ROW 51 71 121 151 251
Напряжение питания V/ph/Hz 230/1/50 230/1/50 230/1/50 400/3+N/50 400/3+N/50
ПРОИЗВОДИТЕЛЬНОСТЬ
Полная холодопроизводительность -1 kW 10,6 16,6 28,6 37,2 57,5
Явная холодопроизводительность -1 kW 9,61 15,7 27,4 37,2 57,5
Полная мощность на входе (компр.+вентилятор) -1 kW 3,1 5,46 9,28 11,8 18,7
Холодильный коэфф. (внутренний блок) -1 kW/kW 3,42 3,04 3,08 3,15 3,07
Отношение осязаемой к полной производительности -2 0,91 0,95 0,96 1 1
ВЕНТИЛЯТОРЫ
Тип вентиляторов EC ВЕНТИЛЯТОР EC ВЕНТИЛЯТОР EC ВЕНТИЛЯТОР EC ВЕНТИЛЯТОР EC ВЕНТИЛЯТОР
Количество 2 4 5 2 3
Поток воздуха -3 m³/h 1500 2700 4200 7000 12000
УРОВЕНЬ ШУМА
Уровень шума dB(A) 80 81 86 79 83
Звуковое давление -4 dB(A) 60 61 66 59 63
РАЗМЕРЫ И ВЕС
А -3 mm 300 300 300 600 600
В -3 mm 1000 1000 1000 1035 1035
Н -3 mm 2085 2085 2085 2080 2080
Вес -3 kg 175 190 193 295 320
СОЕДИНЕНИЕ С ВНЕШНИМ АГРЕГАТОМ
Электропитание V/ph/Hz 230/1/50 400/3+N/50 400/3+N/50 400/3+N/50 400/3+N/50
ХОЛОДИЛЬНЫЙ КОНТУР
Количество компрессоров 1 1 1 1 1
Потребляемая компрессорами мощность kW 2,63 4,56 7,19 9,5 14,4
ВЕНТИЛЯТОРЫ
Количество 2 1 2 4 6
Поток воздуха m³/h 3200 8640 7884 13932 20920
Мощность вентиляторов kW 0,16 0,6 0,6 0,28 0,28
РАЗМЕРЫ И ВЕС
Размер А mm 900 1450 1450 2395 2395
Размер В mm 420 550 550 1195 1195
Размер Н mm 1240 1200 1700 1865 1865
Вес kg 108 182 247 440 5



Примечание:
(1) Условия в помещении (в) 35°C — U.R. 27%; Температура наружного воздуха 35°C; ESP= 0Pa.
(2) SHR = Осязаемая холодопроизводительность / Полная холодопроизводительность брутто.
(3) Агрегат в стандартном исполнении, без принадлежностей.
(4) Измеряется на высоте 1,5 м 2m в передней части агрегата в свободном поле

CRCX — DX Rack Cooler / ENCLOSURE 51 71 121 151 251
Напряжение питания V/ph/Hz 230/1/50 230/1/50 230/1/50 400/3+N/50 400/3+N/50
ПРОИЗВОДИТЕЛЬНОСТЬ
Полная холодопроизводительность -1 kW 11,8 18,7 33 44,1 68,4
Явная холодопроизводительность -1 kW 11,8 18,7 33 44,1 68,4
Полная мощность на входе (компр.+вентилятор) -1 kW 3,15 5,55 9,46 12,1 19,2
Холодильный коэфф. (внутренний блок) -1 kW/kW 3,75 3,37 3,49 3,64 3,56
Отношение осязаемой к полной производительности -2 1 1 1 1 1
ВЕНТИЛЯТОРЫ
Тип вентиляторов EC ВЕНТИЛЯТОР EC ВЕНТИЛЯТОР EC ВЕНТИЛЯТОР EC ВЕНТИЛЯТОР EC ВЕНТИЛЯТОР
Количество 2 4 5 2 3
Поток воздуха -3 m³/h 1500 2700 4200 7000 12000
УРОВЕНЬ ШУМА
Уровень шума dB(A) 80 81 86 79 83
Звуковое давление -4 dB(A) 60 61 66 59 63
РАЗМЕРЫ И ВЕС
А -3 mm 300 300 300 600 600
В -3 mm 1200 1200 1200 1235 1235
Н -3 mm 2085 2085 2085 2080 2080
Вес -3 kg 185 200 203 295 320
СОЕДИНЕНИЕ С ВНЕШНИМ АГРЕГАТОМ
Электропитание V/ph/Hz 230/1/50 400/3+N/50 400/3+N/50 400/3+N/50 400/3+N/50
ХОЛОДИЛЬНЫЙ КОНТУР
Количество компрессоров 1 1 1 1 1
Потребляемая компрессорами мощность kW 2,68 4,65 7,4 9,81 14,9
ВЕНТИЛЯТОРЫ
Количество 2 1 2 4 6
Поток воздуха m³/h 3200 8640 7884 13832 20920
Мощность вентиляторов kW 0,16 0,6 0,6 0,28 0,28
РАЗМЕРЫ И ВЕС
Размер А mm 900 1450 1450 1825 2395
Размер В mm 420 550 550 1195 1195
Размер Н mm 1240 1200 1700 1865 1865
Вес kg 108 182 247 440 500



Примечание:
(1) Условия в помещении (в) 46°C — U.R. 16%; Температура наружного воздуха 35°C; ESP= 0Pa.
(2) SHR = Осязаемая холодопроизводительность / Полная холодопроизводительность брутто.
(3) Агрегат в стандартном исполнении, без принадлежностей.
(4) Измеряется на высоте 1,5 м 2m в передней части агрегата в свободном поле
