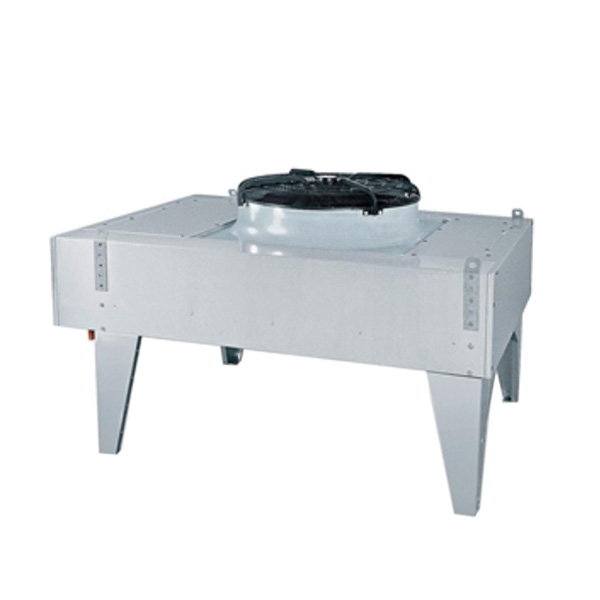

Выносной конденсатор с осевыми ЕС вентиляторами
13,4 — 187 kW

Выносные конденсаторы с осевыми вентиляторами для наружной установки. Установка может быть с вертикальной с горизонтальным выпуском воздуха или с помощью специальных кронштейнов, горизонтальной с потоком воздуха, направлеyным вверх. Очень низкий уровень шума, регулируемая скорость вентилятора превосходно подходят для применения как в технических так и гражданских областях. i-BRE устройства работают с однофазным 230/1/50 и 400/3/50 (только для i-BRE190b) электроснабжением и полностью независимы и отделены от внутреннего блока ACCURATE. Эти конденсаторные агрегаты также могут работать без прямой связи с внутренними агрегатами. i-BRE установки в стандартной комплектации не оснащаются встроенным регулятором скорости вентиляторов. Однако Climaveneta может предоставить такой регулятор скорости вращения вентиляторов ОПЦИОННО, установив его непосредственно внутри агрегата ACCURATE.
Версия

  • БАЗОВЫЙ — базовая версия
  • LN — низкошумная версия
Характеристики
Электрические вентиляторы осевого типа, статически и динамически сбалансированы на двух уровнях, с лопастями из нержавеющего материала и внешним ротором для регулировки скорости, все монтируются на металлическую несущую решетку в соответствии с правилами техники безопасности. Двигатели для VDE 0530-12.84.Класс защиты IP54 согласно DIN40050.

Змеевик конденсатора: сочетание инновационных гофрированных пластины с использованием гладких труб в теплообменнике, обеспечивает превосходную передачу тепла с минимальным количеством жидкости.Теплообменники состоят из алюминиевых ребер и медных труб.

Соединения гидравлического контура, расположены вдоль одной стороны и должны быть приварены для безопасного соединения, что предотвращает утечку жидкости.

Принадлежность

  • Комплект опор для установки с вертикальным выпуском воздуха
  • Змеевик медь/медь
  • Теплообменник с эпоксидным покрытием (только оребрение)
  • Теплообменник с катафорезным покрытием



i-BRE / BASIC 014m 022m 027m 044m 051m 054b 065b 065m 076b 134b 190b
Напряжение питания V/ph/Hz 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 400/3/50 400/3/50
ПРОИЗВОДИТЕЛЬНОСТЬ
номинальные характеристики
Номинальная мощность -1 kW 13,4 21,7 26,6 43,5 50,4 53,3 65,1 65,1 76,2 134 187
Количество контуров 1 1 1 1 1 2 2 1 2 2 2
Общая потребляемая мощность -1 kW 0,36 0,72 0,72 1,44 1,44 1,44 2,16 2,16 2,16 4,95 7,68
ВЕНТИЛЯТОРЫ
Поток воздуха m³/h 5000 8200 7200 16400 15200 14400 24600 24600 22800 35850 53000
УРОВЕНЬ ШУМА
Звуковое давление -2 dB(A) 37 43 43 46 46 46 48 48 48 50 53
РАЗМЕРЫ И ВЕС
А -3 mm 1240 1360 1360 2360 2360 2360 3360 3360 3360 5360 4815
Н -3 mm 814 1114 1114 1114 1114 1114 1114 1114 1114 1114 1328
В -3 mm 596 703 703 703 703 703 703 703 703 703 965
Вес -3 kg 72 89 106 145 161 175 203 203 225 394 550

Примечание:
(1) Воздушный теплообменник (в) 35 °C; T = 13 K.
(2) Звуковое давление, измеренное на расстоянии 10 м на открытом пространстве
(3) Агрегат в стандартном исполнении, без принадлежностей.

i-BRE / LN 014m 022m 027m 044m 051m 054b 065b 065m 076b 134b 190b
Напряжение питания V/ph/Hz 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50 400/3/50 400/3/50
ПРОИЗВОДИТЕЛЬНОСТЬ
номинальные характеристики
Номинальная мощность -1 kW 14,1 20 28,2 42,3 50 55,3 73,1 73,1 75,5 134 187
Количество контуров 1 1 1 1 1 2 2 1 2 2 2
Общая потребляемая мощность -1 kW 0,4 0,72 0,8 1,2 1,2 1,2 1,6 1,6 1,6 3,72 7,4
ВЕНТИЛЯТОРЫ
Поток воздуха m³/h 6000 6500 12000 18000 16500 16000 22000 22000 20300 28560 58000
УРОВЕНЬ ШУМА
Звуковое давление -2 dB(A) 34 32 37 38 38 38 39 39 39 43 45
РАЗМЕРЫ И ВЕС
А -3 mm 1360 2120 2360 3360 3360 3360 4360 4360 4360 5560 6290
Н -3 mm 1114 764 1114 1114 1114 1114 1114 1114 1114 1070 1328
В -3 mm 703 596 703 703 703 703 703 703 703 747 965
Вес -3 kg 89 130 145 203 225 247 292 292 318 408 661

Примечание:
(1) Воздушный теплообменник (в) 35 °C; T = 13 K.
(2) Звуковое давление, измеренное на расстоянии 10 м на открытом пространстве
(3) Агрегат в стандартном исполнении, без принадлежностей.
