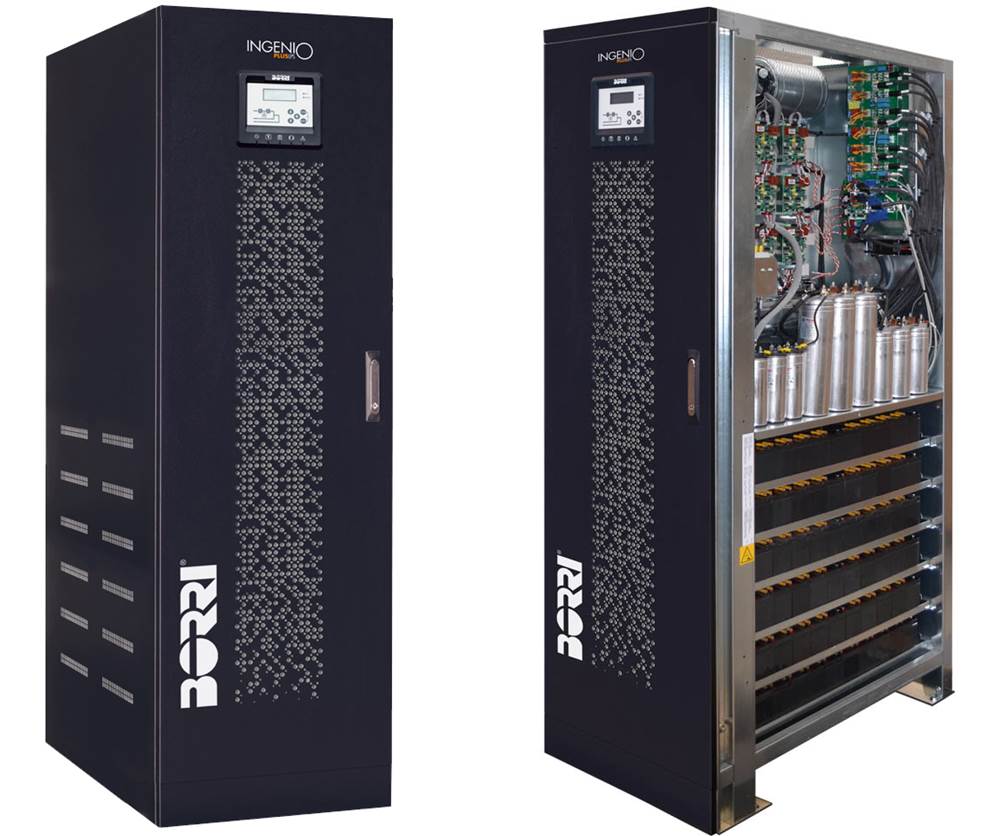

Джерело безперебійного живлення INGENIO PLUS 3 фази, від 30 до 160 кВА – для малих і середніх центрів обробки даних, мереж і серверів, управління промисловим обладнанням та автоматизації технологічних процесів, медичного обладнання та автоматизації будівель
Особливості та переваги
- Природоощадна технологія перетворення Green Conversion, високий ККД навіть при невеликому навантаженні та мінімальна вартість володіння для пристроїв у своєму класі.
- Повна вихідна номінальна потужність забезпечує оптимальний підбір характеристик ДБЖ під умови використання.
- Безтрансформаторна конструкція для компактних, легких і енергоефективних систем.
- Технологія IGBT (БТІЗ) і електронна компенсація коефіцієнта потужності забезпечує рівень коефіцієнта потужності 0,99 на вході та коефіцієнт нелінійних спотворень на вході <3% для максимальної сумісності з вузлами, розташованими в схемі перед джерелом.
- Конфігурації внутрішньої акумуляторної батареї до 80 кВА для економії простору в приміщенні та максимальної гнучкості.
- Режим динамічного заряду (DCM) гарантує максимальну експлуатаційну гнучкість в умовах тривалої автономної роботи або малого часу заряду.
- Технологія Green Conversion Battery Care (GCBC) дозволяє збільшити термін життя акумуляторної батареї.
- Повний набір засобів зв’язку, що дозволяють налаштувати дистанційний контроль роботи обладнання.
- Улаштування повністю відповідає всім міжнародним технологічним стандартам, що гарантує максимальну якість.
Опції
- Ізолюючий трансформатор.
- Трансформатори/автотрансформатори, використовувані для ізоляції або регулювання напруги.
- Температурна компенсація напруги акумуляторної батареї.
- Зовнішній сервісний байпас в настінній шафі.
- Перемикач запобіжника акумуляторної батареї в настінній шафі.
- Шафи зовнішніх акумуляторних батарей для забезпечення тривалої автономної роботи.
- Комплект паралельного підключення для розподілу навантаження.
- Синхронізація навантаження для одиночних блоків ДБЖ, модуль синхронізації навантаження для двох комплектів ДБЖ, включених паралельно.
- Загальна батарея.
- Котушка байпасного розщіплювача.
- Окремий вхід для випрямляча і байпаса для INGENIO PLUS 30-40 кВА.
- Режим надвисокої ефективності (UHE).
- Холодний старт.
- Сенсорний дисплей (тільки для діапазону 60-160 кВА).

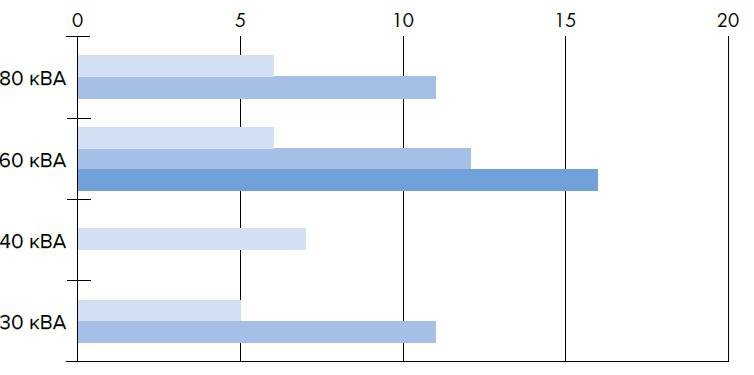

Час автономної роботи у хвилинах з різними типами внутрішніх акумуляторних батарей
Технічні характеристики ДБЖ INGENIO PLUS
Потужність, ВА | 30 | 40 | 60 | 80 | 100 | 125 | 160 |
Номінальна потужність, Вт | 30 | 40 | 60 | 80 | 100 | 125 | 160 |
Габаритні розміри ДБЖ ШхГхВ, мм | 460х650х1230 | 560х940х1800 | |||||
Маса ДБЖ, кг | 120 | 140 | 250 | 300 | 320 | 360 | 380 |
Маса ДБЖ із внут. акум. батареями, кг | 365 | 385 | 800 | 850 | – | – | – |
Конфігурація акумуляторних батарей | Внутрішня або зовнішня, від 360 до 372 елементів, (VRLA) (інші опції) | Внутрішня або зовнішня, від 360 до 372 елементів, (VRLA) (інші опції) | |||||
Максимальний час автономної роботи з внутрішніми акумуляторними батареями при 70% навантаження, хв | 11 | 7 | 16 | 11 | – | – | – |
Вхід | |||||||
Тип з’єднання | Фіксоване підключення чотирьохпровідне | Фіксоване підключення чотирьох провідне (випрямляч), чотирьох провідне (бай пас) | |||||
Номінальна напруга | 400 В перем. струму, 3 фази з нейтралем (випрямляч) 380/400/415 В перем. струму, 3 фази нейтраля (байпас) | ||||||
Допустиме відхилення напруги | -20%, +15% (випрямляч); ±10% (байпас) | ||||||
Частота і діапазон | 50/60 Гц. 45-65 Гц | ||||||
Коефіцієнт потужності | > 0,99 | ||||||
Спотворення струму (КНИв) | < 4% | ||||||
Вихід | |||||||
Тип з’єднання | Фіксоване підключення чотирьох провідне | ||||||
Номінальна напруга | 380/400/415 В перем. струму 3 фази з нейтралем | ||||||
Частота | 50/60Гц | ||||||
Регулювання напруги | Статистичне: ±1%; динамічне: ІЕС/ЕN 62040-3 Клас 1 | ||||||
Коефіцієнт потужності | До 1 без зниження номінальної потужності | ||||||
Перенавантажувальна здатність | Інвертор: 125 упродовж 10 хвилин, 150% упродовж 30 секунд, >150% упродовж 0,1 секунди; байпас: 150% постійно, 1000% упродовж 1 циклу | ||||||
КПД (перем. струм/перем. струм) | До 99% | ||||||
Класифікація по стандарту ІЕС/ЕН 62040-3 | VFI-SS-111 | ||||||
Інтерфейс та додаткові функції | |||||||
Передня панель | Графічний дисплей, мнемо панель з світлодіодами і клавіатурою, локальне АОП | ||||||
Віддалені комунікаційні порти | В комплекті (від 30 до 160 кВА): контакт моніторингу захисту від зворотного струму. В комплекті (від 60 до 160 кВА) послідовний порт RS232 i USB; вхідний клемний блок (дистанційне аварійне відключення живлення, додатковий контакт вимикача зовнішнього сервісного байпаса, додатковий контакт режиму ДГУ); Опції: адаптер SNMP (Ethernet), вебінтерфейс (Ethernet), ModBUS-TCP/IP (Ethernet), ModBUS-RTU (RS485), ModBUS-RTUPROFIBUS DP адаптер; релейна плата контактів SPDT; панель віддаленого моніторингу системи; програмне забезпечення для управління ДБЖ і відключення сервера | ||||||
Додаткові функціональні розширення | Ізолюючий трансформатор; трансформатори/автотрансформатори для регулювання напруги; зовнішній серверний байпас; спеціальні батарейні шафи; настінний блок запобіжник акумуляторної батареї; температурний датчик акумуляторної батареї; комплект паралельного підключення; модуль синхронізації навантаження для поодиноких ДБЖ і модуль синхронізації навантажень (система з 2 ДБЖ), інші опції надаються по запиту | ||||||
Стандарти і сертифікація | |||||||
Ступінь захисту | ІР 20 | ||||||
Колір | RAL 7015 | ||||||
Установка | Відстань від стіни до ДБЖ – 10 см, дозволяється установка впритул боковим стінкам | Дозволяється установка впритул до стінки і впритул один до одного боковими стінками, проміжок 80 см з однієї сторони тільки з внутрішньою батареєю | |||||
Доступ | Передній і верхній доступ; нижній ввід кабелю | Передній доступ, боковий доступ (тільки з внутрішньою акумуляторною батареєю), нижній ввід кабелю |
