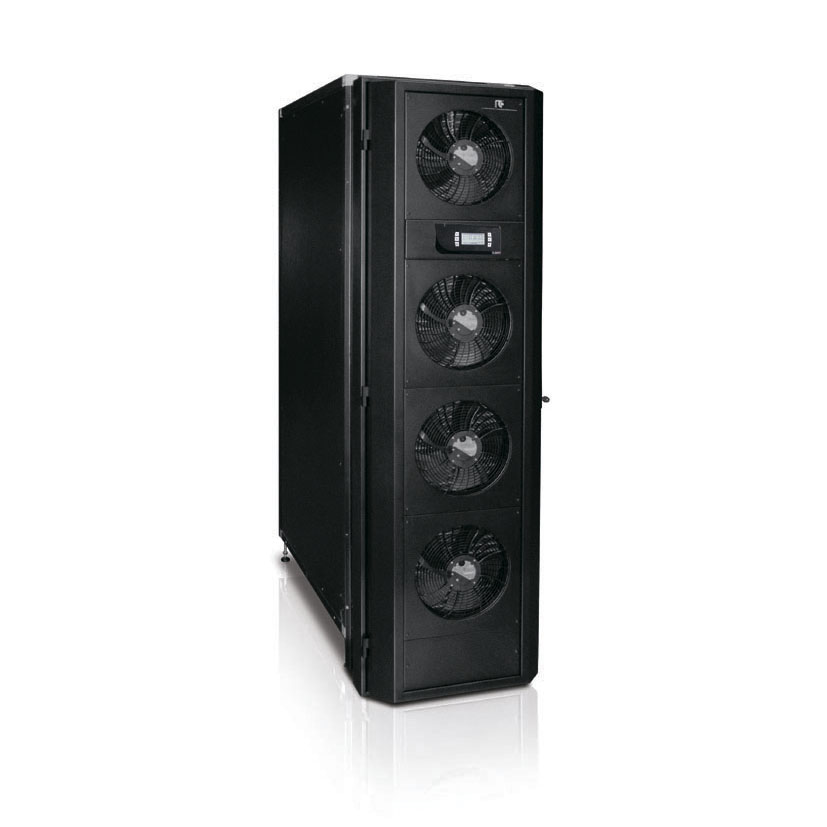

Данные агрегаты — наиболее инновационная и эффективная система для устранения горячих точек в ЦОД, другими словами, они предназначены для стоек с ВЫСОКОЙ ПЛОТНОСТЬЮ тепловой нагрузки выше 40 кВт/м2.Охлаждающие двери устанавливаются сзади серверной стойки и управляются специальной динамической системой, контролирующей параметры выходящего из стойки воздуха и самоадаптирующейся к условиям работы серверов.ОСНОВНЫЕ ХАРАКТЕРИСТИКИНовое поколение ЕС-вентиляторов. Пригодность для стоек 42U/48U. Возможность поставки вместе со стойками. Динамический контроль расслоения воздуха. Конфигурации R (N+1) и Т. Интеграция с системами с двумя холодоносителями, системами с естественным и резервным охлаждением. Управление осушением.РЕЖИМ РАБОТЫАгрегаты могут использоваться в двух целях: как автономные кондиционеры для охлаждения воздуха, удаляемого из одиночной серверной стойки, или как система для устранения горячих точек в больших центрах обработки данных. В последнем случае охлаждающая дверь устанавливается в горячем или холодном коридоре или используется внутри изолированных отсеков.В то время как большая часть серверных стоек охлаждается агрегатами, расположенными по периметру и обеспечивающими температуру воздуха 18-20 °C в холодном коридоре, охлаждающие двери используются для зон с высокой тепловой нагрузкой (называемых ГОРЯЧИМИ ТОЧКАМИ), например, стоек с блейд-серверами.
Конфигурация
BASIC Один теплообменник
DUAL Два теплообменника
COOLSIDE DOOR / BASIC | 0030R | 0030T | 0035R | 0035T | |
Электропитание | В/Ф/ГЦ | 230/1/50 | |||
Полная холодопроизводительность1 | кВт | 26,6 | 31,8 | 32,2 | 39,1 |
Явная холодопроизводительность1 | кВт | 26,6 | 31,8 | 32,2 | 39,1 |
Потребляемая мощность вентиляторов1 | кВт | 0,17 | 0,30 | 0,18 | 0,30 |
Расход воздуха2 | м3/ч | 5040 | 6520 | 4790 | 6200 |
Размеры и масса2 | |||||
Ширина | ММ | 600 | 600 | 600 | 600 |
Глубина | ММ | 260 | 260 | 260 | 260 |
Высота | ММ | 2020 | 2020 | 2020 | 2020 |
Рабочая масса | КГ | 79 | 79 | 84 | 84 |
COOLSIDE DOOR / DUAL | 0036R | 0036T | |||
Электропитание | В/ф/ГЦ | 230/1/50 | |||
Полная холодопроизводительность1 | кВт | 29,1 | 35,8 | ||
Явная холодопроизводительность1 | кВт | 29,1 | 35,8 | ||
Потребляемая мощность вентиляторов1 | кВт | 0,17 | 0,30 | ||
Расход воздуха2 | м3/ч | 4140 | 5520 | ||
Размеры и масса 2 | |||||
Ширина | ММ | 600 | 600 | ||
Глубина | ММ | 330 | 330 | ||
Высота | ММ | 2020 | 2020 | ||
Рабочая масса | КГ | 95 | 95 |
1 Температура воздуха в помещении (на входе агрегата) 46 °C, отн. вл. 16 %; температура воды на входе/выходе 14/20 °C; ESP = 0 Па.
2 Агрегат стандартной конфигурации, без опций.
