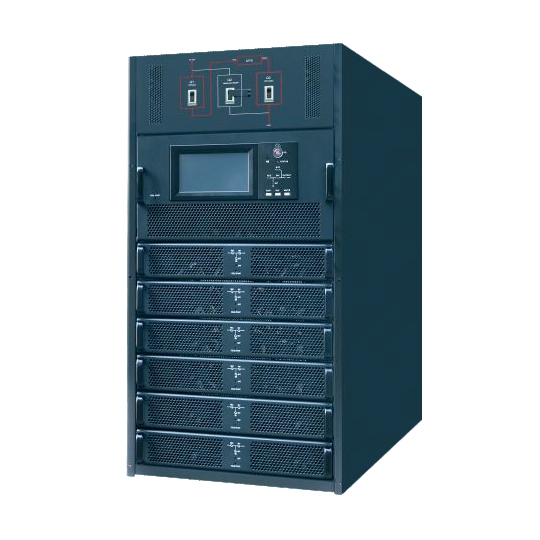

ДБЖ серії RM Rack- Mountrd Modular – це масштабовані ДБЖ, щоб забезпечити можливість заміни модулів без відключення пристрою, з безперервним подвійним перетворенням. Номінальна потужність від 25 до 200 кВА / кВт; це ідеальний варіант для сучасних центрів обробки даних. Завдяки новітній технології трирівневого інвертора, створеного на базі IGBT-транзисторів, повністю керованих за допомогою технології цифрової обробки сигналів.
Особливості:
- Висока питома потужність. Силові модулі 25 кВА висотою 2 юніта (2U) економлять багато цінного простору, дозволяють легко масштабувати системи ДБЖ.
- Модульна конструкція для монтажу в стійку. Модульна конструкція, сумісна зі стандартною шафою 19″, легко вбудовується в серверні стійки.
- «Холодний запуск» від батарей. ДБЖ може бути включений від акумуляторів при відсутності мережі.
- Зручний інтерфейс. Сенсорний LCD дисплей з великою кількістю інформації.
- Можливість налаштування кількості акумуляторів безпосередньо з LCD дисплея (32-44 шт.).
- Моделювання різних умов навантажень без підключення реального навантаження, за технологією Self-aging, з економією електроенергії до 90%.
Сфери застосування:
- Центри обробки даних;
- Виробничі підприємства;
- Офісні центри;
- Телерадіокомпанії;
- Торгові центри, супермаркети;
- Банки та фінансові установи;
- Нафтогазові комплекси;
- Аграрні комплекси;
- Системи безпеки;
- Медичні заклади.
Технічні характеристики:
Модель | RM150 / 25С | RM200 / 25С | ||
Потужність | 150 кВА / 150 кВт | 200 кВА / 200 кВт | ||
Модульна потужність | 25 кВА / 25 кВт | |||
Вхід | Подвійне введення | Вибрані моделі | Стандартно | |
Кількість фаз | 3 фази + нейтраль + земля, 380/400/415 В (лінійне) | |||
Діапазон напруг на введенні | ~ 304 … 478 В (лінійне), повне навантаження; ~ 228 … 304 В (лінійне), навантаження лінійно зменшується в залежності від мінімальної фазної напруги | |||
Номінальна частота | 50/60 Гц | |||
Діапазон номінальної частоти | 40 … 70 Гц | |||
Коефіцієнт потужності на вході | > 0.99 | |||
Коефіцієнт спотворень вхідного струму THDi | <3% (лінійне навантаження 100%) | |||
Байпас | Номінальна Напруга | 380/400/415 В (лінійне) | ||
Номінальна частота | 50/60 Гц | |||
Діапазон напруг на введенні | Регулюється, -40 … + 25% | |||
Діапазон частоти в режимі Байпас | Регулюється, ± 1 Гц, ± 3 Гц, ± 5 Гц | |||
Перевантаження в режимі Байпас | 110% при тривалій роботі; 125% протягом 5 хвилин; 150% протягом 1 хвилини | |||
Вихід | Номінальна Напруга | 380/400/415 В (лінійне) | ||
Точність Вихідної напруги | ± 1 (0-100% при лінійному навантаженні) | |||
Номінальна частота | 50/60 Гц | |||
стабільність частоти | 0.1% | |||
Коефіцієнт потужності на виході | 1 | 1 | ||
Коефіцієнт спотворень Вихідної напруги THDu | <1%, лінійне навантаження; <6%, нелінійне навантаження | |||
Хрест-фактор | 3: 1 | |||
Перевантажувальна здатність | 110% протягом 1 години; 125% протягом 10 хвилин; 150% протягом 1 хвилини; > 150% протягом 200 мс | |||
Акумулятор | Напруга | ± 240 VDC | ||
Кількість акумуляторів | 40 шт. (Регулюється в діапазоні 32 … 44 шт.) | |||
Відхилення напруги зарядного пристрої | ± 1% | |||
Потужність зарядного пристрою | макс = 20% від Вихідної потужності | |||
Холодний старт від батарей | Стандартно | |||
Система | Ефективність | Робота від мережі – 96%; Режим ЕСО – 98%; Робота від АКБ – 95,5% | ||
Дисплей | 7,0 “сенсорний екран LCD + LED + клавіатура | |||
Клас Захисту від зовнішніх впливів (IP) | IP 20 | |||
Інтерфейси | RS232, RS485 | |||
Додаткове обладнання | Плата SNMP, Паралельне підключення, SPD, Пиловий фільтр, Програмовані сухі контакти, Захист від імпульсного перенапруження LBS, Пристрій розподілу електроживлення для моделі RM150 / 25C | |||
Температура | Експлуатація: 0 … 40 ° C Зберігання: -40 … 70 ° C | |||
Відносна вологість | 0 … 95% без конденсації | |||
Висота над рівнем моря | <1000 м В діапазоні 1000 … 2000 м зниження номінальної потужності на 1% при збільшенні висоти на кожні 100 м | |||
Рівень Шуму (на відстані 1 м) | 65 дБ при навантаженні 100%; 62 дБ при навантаженні 45% | |||
Застосовні стандарти | Безпека: IEC / EN 62040 -1 -1 Електромагнітна сумісність: IEC / EN 62040 -2 Експлуатаційні характеристики: IEC / EN 62040 -3 | |||
Фізичні параметри | Маса (кг) | Кабінет | 140 | 160 |
Модуль | 18 | |||
Ш * Г * В (мм) | Кабінет | 482 * 916 * 931 | 482 * 916 * 1550 | |
Модуль | 436 * 677 * 85 |
